甘肅電磁自卸式除鐵器設計_甘肅電磁自卸式除鐵器設計如何鑒別好壞_安裝及控制原理圖，RCDD電磁自卸式除鐵器是一種懸掛式、帶自動卸鐵功能的強電磁除鐵設備，主要用于連續清除輸送帶物料中的鐵磁性雜質，保護下游破碎、研磨等設備免受損壞，同時提升物料純度，廣泛應用于多個工業領域，具備高效、便捷、連續運行的核心優勢。

一、甘肅電磁自卸式除鐵器設計_甘肅電磁自卸式除鐵器設計如何鑒別好壞_安裝及控制原理圖基本定義與型號含義

型號標識：RCDD中，R代表人工(輔助操作)、C代表除鐵器、D代表電磁(勵磁驅動)、D代表自卸式(自動卸鐵機構)，是在RCDB懸掛固定型除鐵器基礎上，增設自卸機構優化而來。

全稱：干式自卸帶式電磁除鐵器，核心特點是無需人工清理鐵雜質，可實現連續自動化除鐵作業。

冷卻方式：主流分為三種，適配不同工況需求——自冷(風冷，通用低成本，適用于中低功率場景)、油冷(強迫油循環換熱，搭配風機冷卻，冷卻效果好，適用于大功率、24小時連續運行場景)、熱管冷卻(體積緊湊，適用于高溫、安裝空間狹小場景)。

二、甘肅電磁自卸式除鐵器設計_甘肅電磁自卸式除鐵器設計如何鑒別好壞_安裝及控制原理圖核心結構

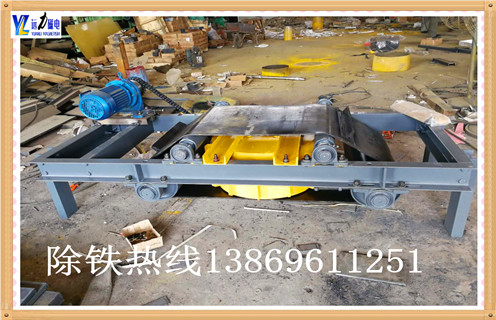

設備主要由電磁本體和自卸機構兩大部分組成，各部件協同工作，確保除鐵、卸鐵過程穩定高效：

1. 電磁本體(核心吸鐵部件)

核心組件：由鐵芯(純鐵或硅鋼片材質，提升導磁性能)和勵磁線圈(H級絕緣，耐高溫、絕緣性強)構成。

密封防護：采用環氧樹脂真空澆注全密封工藝，具備良好的防塵、防雨、耐腐蝕性能，可適應粉塵大、潮濕等惡劣工業環境。

2. 自卸機構(自動清鐵部件)

驅動組件：包括減速電機、主動滾筒、從動滾筒(采用腰鼓形設計，可實現自動糾偏，防止卸鐵皮帶跑偏)。

輸送組件：卸鐵皮帶(附帶刮板，確保鐵雜質徹底刮除)、托輥、機架，機架用于固定整個自卸機構，保證運行穩定性。

三、甘肅電磁自卸式除鐵器設計_甘肅電磁自卸式除鐵器設計如何鑒別好壞_安裝及控制原理圖工作原理

設備工作流程簡潔高效，實現全自動化連續除鐵，具體步驟如下：

勵磁吸鐵：設備通電后，電磁本體產生強磁場，磁場強度可達60–150 mT，可快速吸附物料中的鐵磁性雜質。

物料除鐵：輸送帶輸送物料經過電磁本體下方時，混雜在物料中的鐵磁雜質(重量范圍0.1–50 kg)被強磁場吸附到卸鐵皮帶上。

自動卸鐵：減速電機驅動卸鐵皮帶持續運轉，將吸附在皮帶上的鐵件輸送至磁場區域外，鐵件失去磁力后，靠自身重力掉入預設的集鐵箱中，完成自動卸鐵。

連續運行：整個過程無需停機、無需人工清理，可配合輸送帶實現24小時連續除鐵作業，不影響生產線正常運行。
